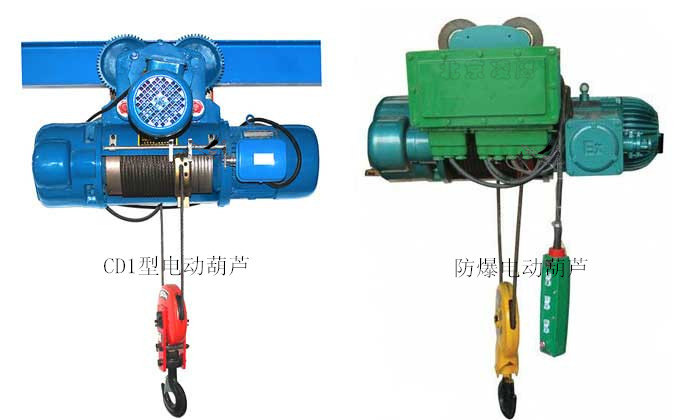

说起钢丝绳电动葫芦的结构,很多人能想到的是它的组成包括吊钩、钢丝绳、葫芦头、电器装置、电机等,鲜有人知其专业的结构知识,并且吨位不同,结构上也有所不同。
0.5吨、1吨、2吨、3吨、5吨的卷筒,当起升高度为6米至12米时用铸铁制成;当起升高度大于12米,用无缝钢管制造。卷筒一端以花键与减速器联结,另一端则以滚筒轴承架于主电动机的端盖伸出的轴承位上。
0.5吨、1吨、2吨、3吨、5吨的吊钩装置为单滑轮式;10吨与16吨的吊钩装置为双滑轮式。滑轮用铸铁制造;吊钩用优质碳素结构钢模锻而成,悬于横梁内单列推力球轴承上,通过横梁、吊钩外壳与滑轮连接。
导绳器由导绳螺母、导绳板、连接钢带组成。导绳螺母切成5块,由连接钢带和导绳板连成一体。钢丝绳从导绳板长形槽内伸出。导绳螺母与卷筒绳槽啮合,卷筒转动驱动导绳螺母横向移动,以次保证钢丝绳在卷筒绳槽中不致乱扣。
0.5吨、1吨、2吨、3吨、5吨的电动小车在起升高度为6米、9米时(包括0.5吨12米),装有4个走轮,当起升高度等于和大于12米时,外加带有两个走轮的小架板。此时,电动小车与卷筒外壳的连接处增装2个关节轴承。10吨的电动葫芦由2个电动小车和2个关节轴承与卷筒外壳连接。为适应不同型号的工字钢,在螺栓的两端装有调整垫圈。
